新专利曝光！苹果未来或推出便于携带又降噪的耳机

这个周末，苹果公司在欧洲专利局的数据库中发现了苹果公司的一项专利申请，该专利涵盖了苹果公司未来可能的耳机功能。

该专利指出，触摸耳机上的输入来控制功能和一个独特的可折叠的形状因素，这将使耳机可以很容易地携带在耳机携带盒中。苹果公司的发明描述了几个改进的听觉和耳机框架设计。

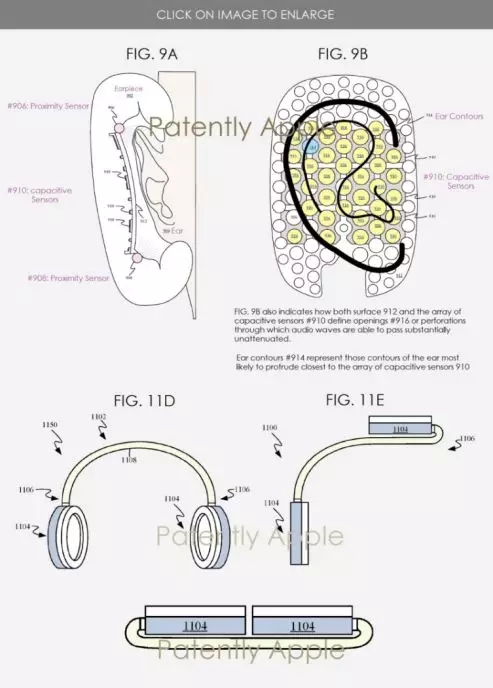

苹果公司的专利图9A如下所示，它是一副耳机，戴在用户的耳朵上;图9B显示了容性传感器在与耳朵相关的表面和近耳轮廓下的位置。

上图的11D–11F展示了耳机1150的耳机如何向变形带区域1108的外表面折叠。图11d显示了处于拱形状态的耳机。在图11E中，其中一个听筒朝着变形带区域的外表面折叠。

一旦如图所示，将听筒移动到此位置时施加的力可以使变形头带组件1102的一侧处于扁平状态，而另一侧保持拱形状态。在图11f中，第二个耳机1104也显示为折叠在外表面组件上。

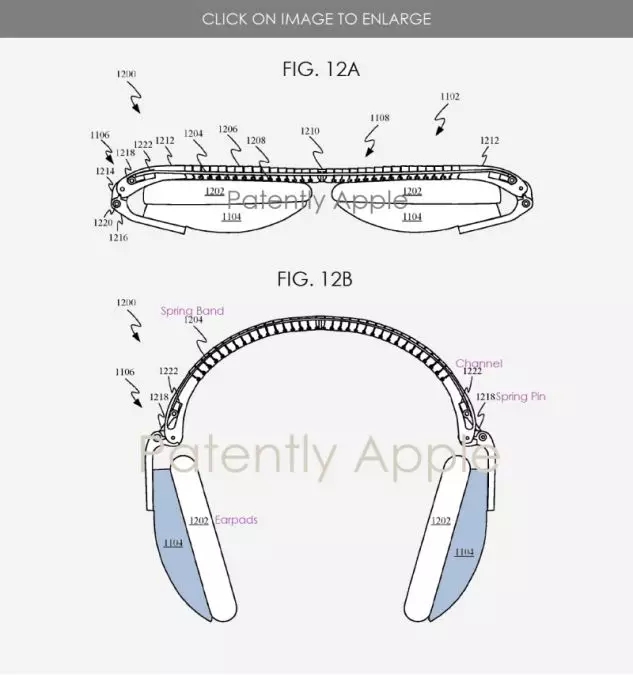

下面的12A和12B向我们展示了耳机的另一个视图，通过拉动弹簧带的另一侧，耳机可以从拱形状态转变为扁平状态。

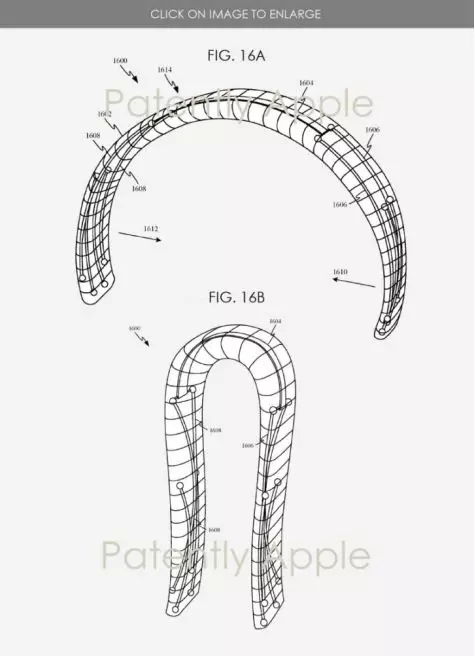

下面的16A和16B显示了另一个处于折叠和拱形状态的头带组件。

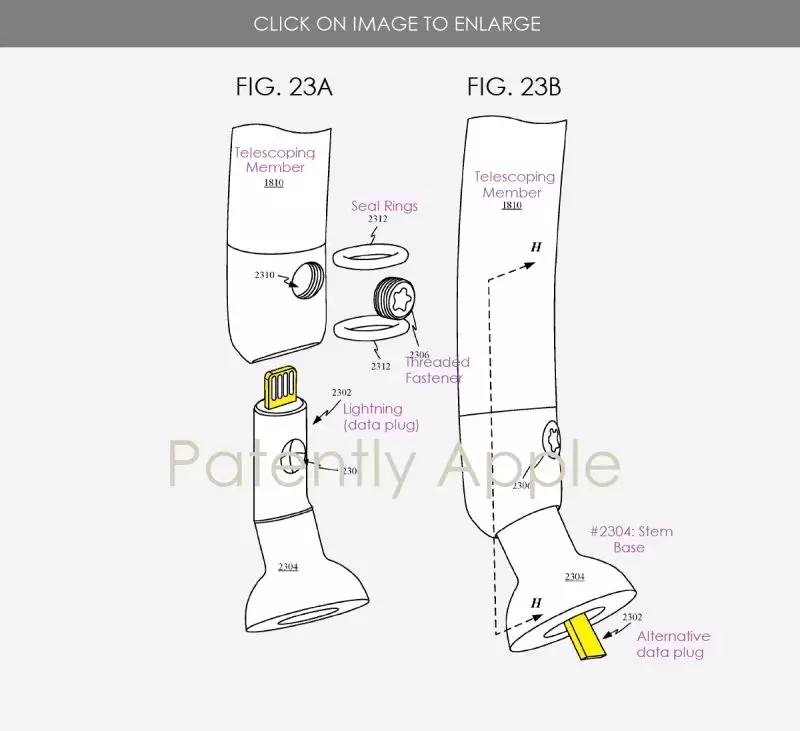

作为防弯曲组件的一部分，我们在下面的专利图23A中发现了一个有趣的特征，它向我们展示了与被视为闪电连接器的数据插头相关的部件的分解图；在专利图23B中，我们能够看到在以保持数据插头的安全位置。在这个专利图中，它看起来像一个USB数据插头，作为照明插头或连接器的替代品。

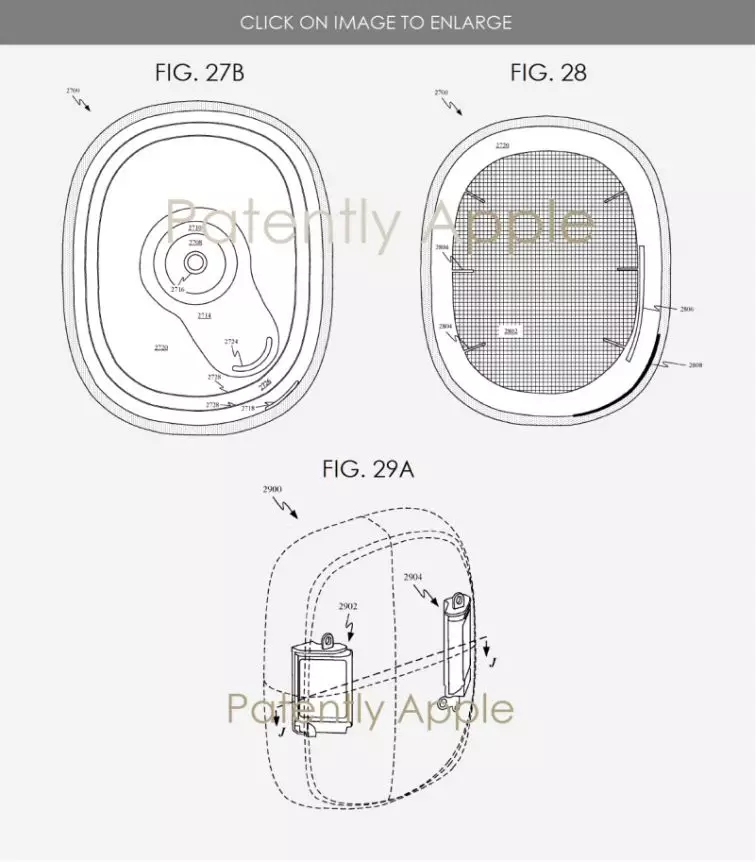

苹果的专利图27B显示了耳机的外部，移除输入面板，以说明与扬声器组件相关的内部音量的形状和大小；图28显示了具有输入面板的耳机，该面板可以形成耳机的外部表面；图29A显示了耳机轮廓的透视图和视图，说明听筒内分布式电池组件的位置。

苹果注意到，输入触摸面板可以贴在耳机的一个平面朝外的表面上。输入面板可以定义一个触摸敏感的输入表面，允许用户将操作说明输入耳机，如停止或播放媒体。其他潜在的触摸输入没有提到，因此当耳机上市时，它们可能会给大家是一个惊喜。

苹果耳机盒

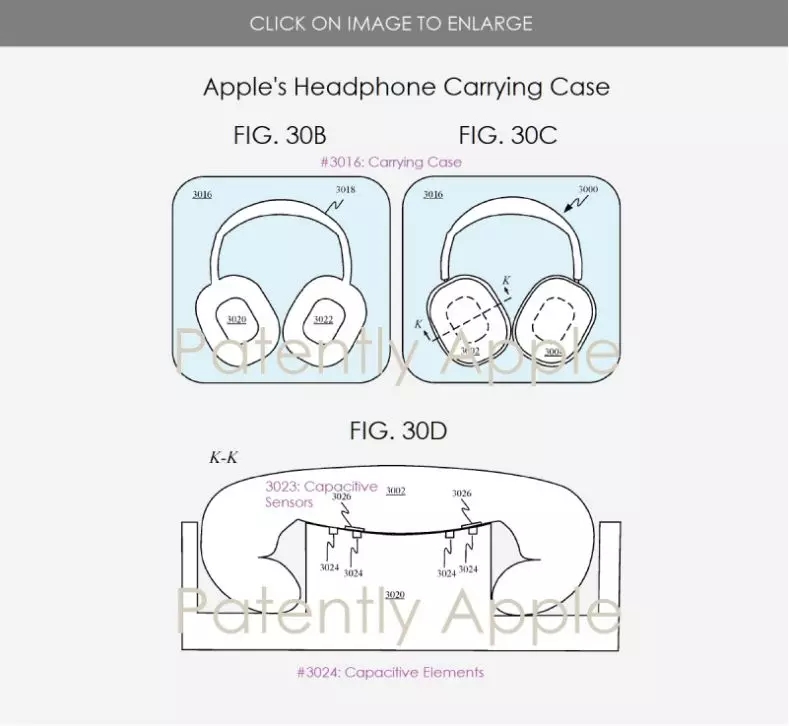

下面的苹果专利图30B向我们展示了一个典型的便携存储盒3016，它非常适合用于环绕和超听觉耳机设计。外壳3016包括一个凹槽3018，用于容纳头带组件和两个听筒。容纳听筒的凹口部分可包括突出物3020和3022，这些突出物填充听筒凹口，其大小可容纳用户的耳朵。

苹果公司的专利图30C显示耳机3000位于凹口内，图30D显示耳机3002的横截面图，符合图30C的截面线k-k。

图30D显示突出3020如何包括电容元件3024，该电容元件沿突出物的上表面以预先设定的模式排列。因此，当耳机放在外壳内，电容传感器以预先设定的模式感应电容元件时，耳机可配置为关闭或进入低功率模式以节省电源。

其他值得注意的耳机功能包括“一个主动噪声消除系统，用于破坏性地干扰来自房屋外部的噪声。设置在第一个耳机内并配置为测量第一个耳机相对于头带组件的旋转量的应变计，以及配置为改变当处理器。根据从应变计接收到的传感器读数确定第一个耳机相对于头带组件的旋转量超过预定阈值时，耳机的工作状态。

欧洲专利局于2019年5月23日在欧洲公布了苹果专利，这项专利申请最初于2018年第4季度提交。
