直播后端技术专利分析

1、背景

目前直播是互联网发展的热点领域，直播涉及的后端server开发技术也在不断发展和优化，国内的虎牙、YY、斗鱼、映客、花椒、抖音等均是市场上占比比较大的直播平台，也在积极布局直播相关专利。鉴于直播的快速发展及各企业积极布局专利的情况，通过对行业直播后端开发技术进行专利的研究分析，以了解直播开发技术的专利申请趋势特点、发展态势、技术分布、发展活跃的技术分支以及热点的技术问题。

2、行业专利申请概况分析

2.1专利申请趋势

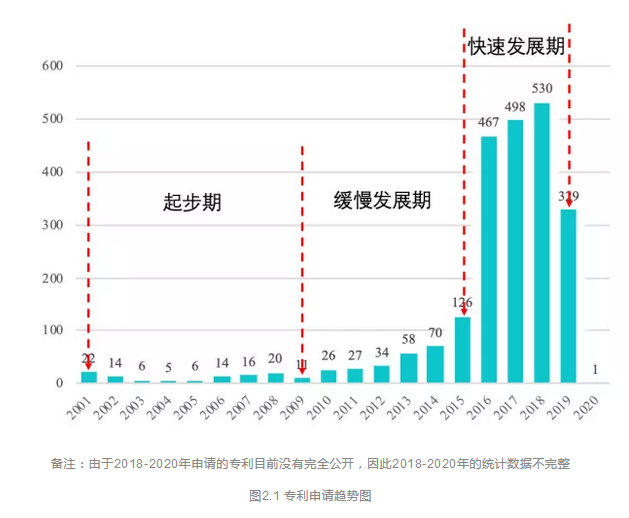

通过对直播领域后端开发技术的检索及筛选，对相关专利按申请年份进行排序，如图2.1所示。从图中可以看出，直播后端server开发技术基本增长趋势，从2015年开始大幅增长，这与2015年直播的兴起及技术的不断发展密不可分。

2.2 主要申请人申请量分析

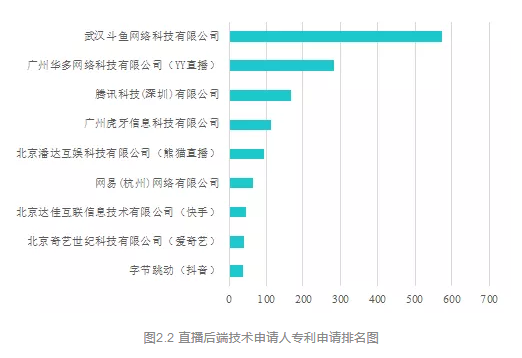

在直播后端server开发技术中，斗鱼的专利申请量比较突出，达500余件。其次申请量较多的为YY直播、腾讯、虎牙及熊猫直播，但这几家的申请量相互之间的差距也很大。而前几年比较火的花椒、映客等直播平台几乎没有布局专利。

2.3 主要申请人申请趋势分析

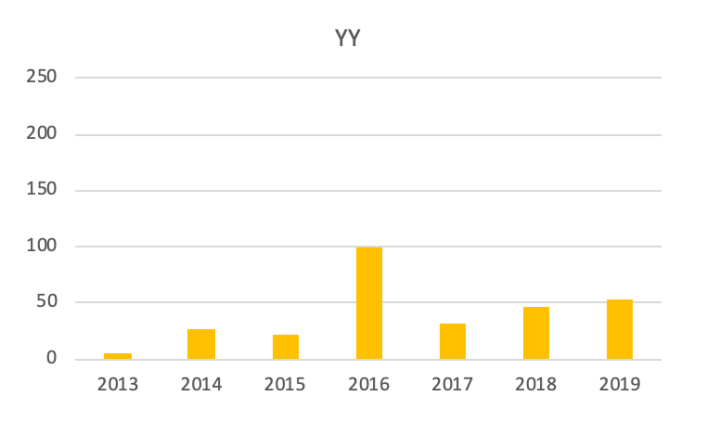

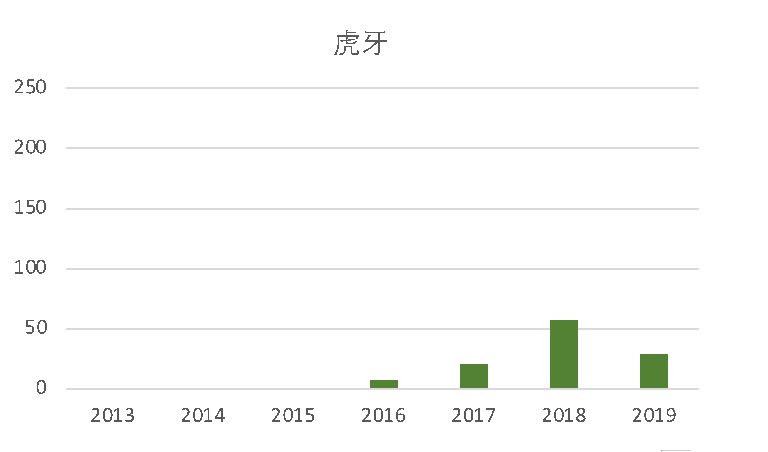

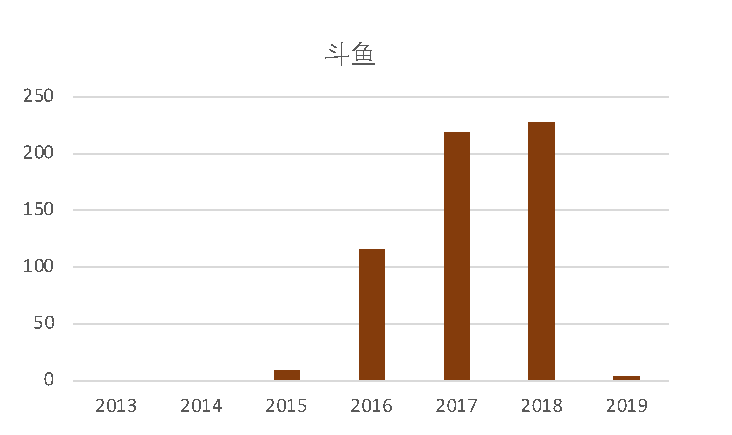

斗鱼、YY、虎牙这些直播平台属于早期开展直播业务的平台，直播的后端技术开发是相似的。图2.3为各主要平台直播后端技术专利申请趋势图，从图中可以看出，斗鱼、YY和虎牙的专利申请量远远高于快手和抖音。斗鱼专利申请量主要集中于2016年-2018年，2017年和2018年在直播后端技术上均有200余件专利申请。YY每年都有一定量的专利申请，2016年比较突出，达100余件,这与YY在2016年推出移动端新版本产品有关，该版本产品有较大的功能升级，同时在专利上也进行了相应的布局。虎牙从2016年开始每年均有一定量专利申请，2018年比较突出，申请了近60件专利，这一年虎牙推出了海外产品及完成了上市，因此在专利申请上也进行了跟进。

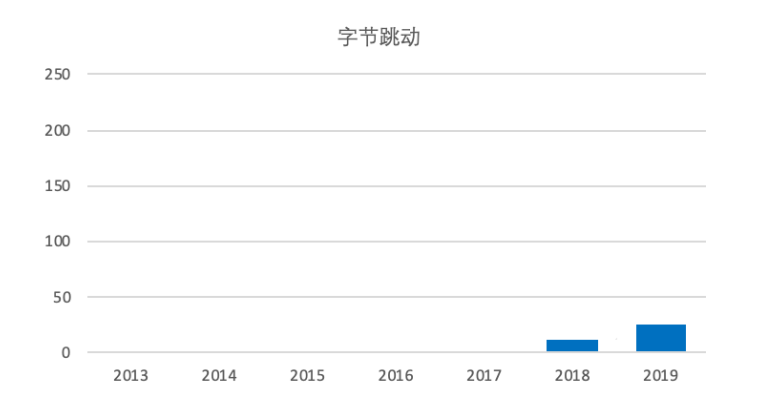

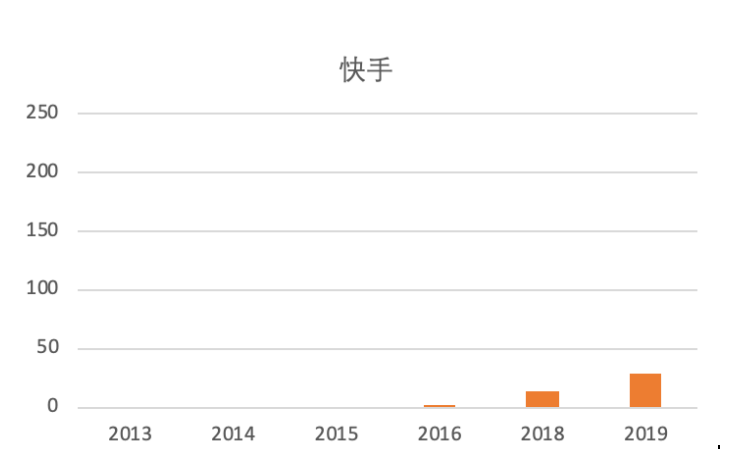

近几年新兴的直播平台抖音与快手的专利申请量旗鼓相当，申请趋势也大致相同。

 图2.3 主要直播平台后端技术专利申请趋势图

3、直播后端技术分析

3.1直播后端技术分布
经过对相关专利结果统计与分析，得出直播后端server开发技术的技术分布图，如图3.1所示。主要包括六个技术分支：信令系统、存储系统、服务系统、调度系统、监控系统及配置系统。

3.2 专利申请技术分布

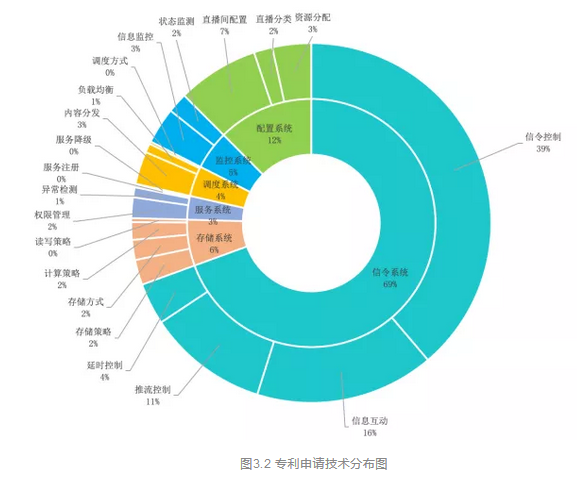

经过对专利分布的统计分析，得出直播后端技术占比主要在信令系统，在信令控制、信息互动和推流控制上申请的专利比较多。而在直播中的技术痛点延时控制上相对较少。其次在直播间配置和资源分配上也有一定量的专利申请，可见优化直播间设置和资源分配也是直播领域比较重要的技术关注点。

3.3 技术发展趋势
从技术发展趋势上看，直播领域的基础技术推流和信令从早期就开始研究于发展，并且同时布局了基础的专利，而后随着直播技术的发展，信令和推流技术也在不断发展，每年都有专利申请。从2015年开始，随着直播行业的发展高潮，技术上也有了新的突破和更新，相应地从专利申请上也能体现出来，2016年-2018年每年有近500件专利申请，尤其是信令控制技术上达到了申请高峰。

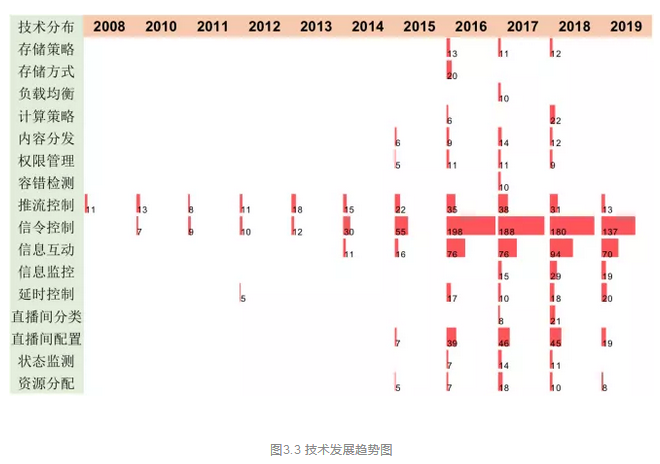

另外，技术发展趋势图3.3还反应出，随着直播功能的多样化，相应地技术上也有了更多的突破。如从2014年开始，随着直播互动功能的上线，信息交互技术和直播间配置得到了大力研究与发展；随着直播流量越来越大，技术上也需要升级，因此在内容分发和存储策略上有了技术升级。

3.4 主要直播平台专利技术分布
通过对主要直播平台技术分布的分析，不管是早期的直播平台还是新兴的直播平台，专利主要申请方向为信令系统，而斗鱼在存储系统、服务系统、配置系统、监控系统和调度系统上也均有较多专利布局，YY和虎牙在配置系统和监控系统上也分别申请量10余件专利，而快手和抖音均主要集中在信令系统，而其他技术分支申请专利较少。在具体的技术分支上，各大直播平台在专利申请的技术方向上均集中在信令控制和信息互动上，此外斗鱼和YY还在直播间配置上申请了较多专利，虎牙在信息监控上申请了较多专利。

3.5 主要直播平台专利技术申请趋势

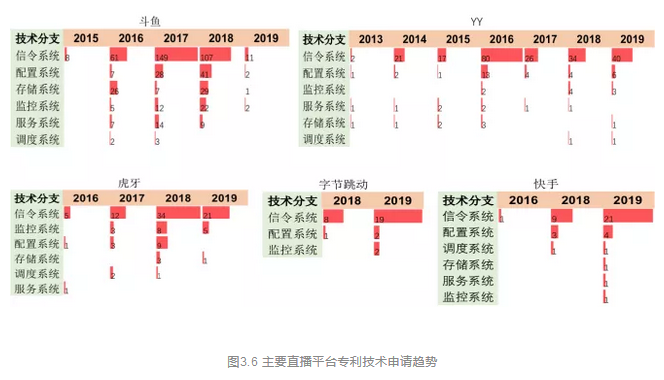

从主要直播平台专利技术申请趋势上看，各直播平台均在信令技术上不断申请专利，随着直播功能的多样化，斗鱼从2016年开始在配置系统和存储系统上加大专利申请，YY在2016年也在配置系统上着重申请专利，虎牙则在2018年在监控和配置上着重申请专利。而抖音则仍然只在信令上申请专利，快手则开始布局其他技术方向的专利。

4、直播信令延时技术分析

4.1直播延时技术发展路线分析
直播信令延时技术问题，从专利上看，前期主要解决方式为基于P2P机制的控制。从2016年开始，随着直播功能的增加，对延时控制的需求也越来越多，在解决信令延时上的技术方案也根据业务需求不断增加，主要包括解决网络不稳定时的延时、通过预先发送数据的方式及降低请求的次数减少数据延时、减少服务器转发及减少节点发送的方式降低延时等方案。具体技术路线图如下图4.1。

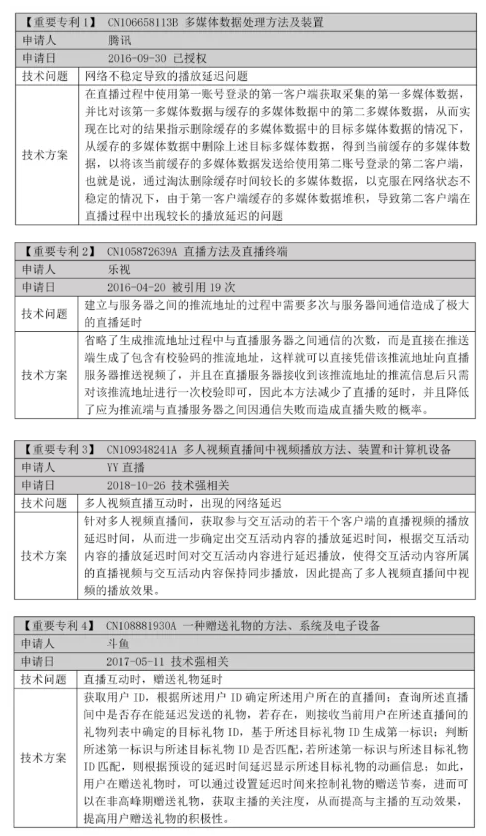

4.2重点专利技术解读

5、结论

1）直播领域行业内各大直播平台都在积极布局专利，早期的直播平台斗鱼、虎牙、YY从2015年开始布局专利，现在依托于短视频发展起来的快手和抖音直播也在积极布局专利，而前几年火及一时的花椒、映客等平台几乎没有专利布局。
2）从2015年开始直播技术进入快速发展期，直播后端技术专利主要集中在信令系统，包括信令的传输控制、直播互动及推拉流控制等，其他技术分支上较少。
3）目前直播面临的直播信令延时技术问题，目前专利布局量不多，但针对具体业务常遇到的延时问题有相关解决方案，存在技术升级优化的空间，各大平台可在这个方向上寻找布局的机会。
