立体车库专利申请状况透视

        随着我国经济的快速发展，家用小汽车数量快速增长。为了解决汽车停车位数量与城市土地资源之间的矛盾，立体车库这一新兴事物应运而生。目前，立体车库可分为升降横移类（PSH）、简易升降类（PJS）、平面移动类（PPY）、巷道堆垛类（PXD）、垂直升降类（PCS）、垂直循环类（PCX）、多层循环类（PDX）、水平循环类（PSX）、汽车升降机类（PQS）等多种类型。

　　本文中，笔者以2001年至2013年中国专利申请数据为样本，对立体车库在中国的专利申请现状及技术特点进行了分析，希望为我国相关领域的专利申请及市场研究提供参考。

　　由于立体车库在国际专利分类号（IPC）中具有准确的分类位置，本文主要在中国专利文摘数据库（CNABS）及外文数据库（VEN）中采用分类号进行检索，其中主要涉及IPC分类号为E04H6/00及以下各小组。检索日期截至2013年10月8日。

　　笔者通过检索发现，在2001年以前，有关立体车库的中国专利申请数量较少，因此本文仅统计了2001年以后的相关专利申请数据。

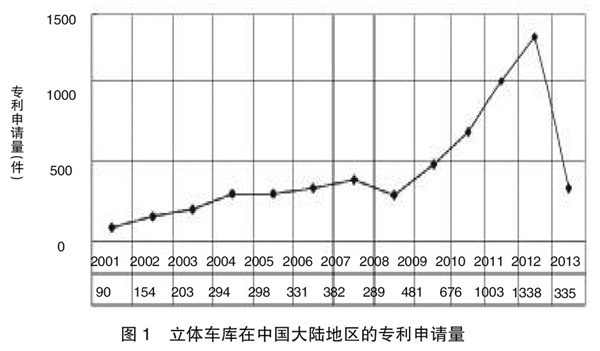

　　从图1可以看出，2001年至2008年，国内立体车库领域的专利申请量相对较少，且增长比较平缓，每年新增的专利申请量不超过100件。2008年至今，立体车库开始进入成长期，随着国内企业和相关研究机构在该行业不断加大资金投入、开展深入研究，立体车库的专利申请数量迅速增加，且增长率持续保持较高水平。图1显示2013年的专利申请量急剧下降，是因为发明专利申请一般需要18个月后才公开。

　　在所有的申请人中，专利申请量排名前十位的国内申请人包括6个企业、3个个人、1所高校。上述申请人在2001年至2013年间的专利申请量大都在40件至70件之间，专利申请总量约为510件，约占本领域全部申请总量的10%。其中，企业申请人的专利申请量约占57%，个人申请人的申请量超过33%，而高校申请人的申请量约为9%。上述申请中，被授予专利权的专利申请量约为370件，占10位申请人总申请量的72%，其中被授予发明专利权的申请量为89件，超过10位申请人总申请量的17%，超过10位申请人总授权量的24%。在被授予发明专利权的专利申请中，上海交通大学的发明专利授权量为37件，超过了10位申请人总授权量的40%，而个人申请人裘苗全的发明专利申请的授权量也达到19件，超过了10位申请人总授权量的20%。

　　从上述数据可见，获得授权的专利申请所占比例较高，但大多数为实用新型专利，发明专利较少，且多数获得授权的专利申请集中在少数申请人手中。

　　立体车库涉及多项具体技术内容，右表显示了IPC分类号中与立体车库密切相关的分类号及其涉及的技术内容。右表中的各个分类号分属不同层级，其中二点组归属于其上面与之相邻的一点组，三点组归属于其上面与之相邻的二点组。比如，四点组E04H6/28表示的是以采用转车台或转盘进行水平运送为特征的车库，其归属于三点组E04H6/18具有只作垂直方向的运送或分别作水平或垂直方向的运送的设备，进一步归属于具有用于移动或提升车辆的机械设备的车库。

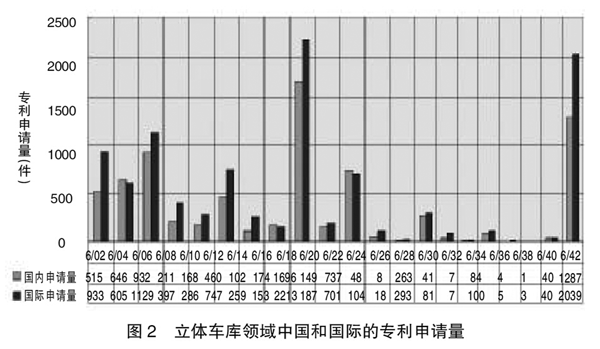

　　图2显示了2001年至2013年，立体车库领域中国和国际的专利申请量。按IPC分类号划分，涉及立体车库的分类主要有3个方面，即小型车库、存放多辆车的车库和不包括在上述两类中的车库专用设备或用具。从图2可以看出，其中涉及小型车库的国内专利申请约为2100件，包括分类号为6/02、6/04和6/06以下的专利申请，涉及车库专用设备或用具的国内专利申请约为1300件，涉及存放多辆车的车库的国内专利申请约为4200件，包括分类号6/08至6/40下的所有申请。其中存放多辆车的车库包括没有用来移动或提升车辆的机械设备的车库和具有用于移动或提升车辆的机械设备的车库，多数专利申请都涉及用于移动或提升车辆的机械设备的车库，其中专利申请量最多的包括只作垂直方向运送或分别作水平、垂直方向运送，可以存放多辆车的车库，约为2900件，包括分类号6/18至6/28以下所有申请。从上述数据可见，涉及立体车库的申请主要集中在存放多辆车的车库，其中申请量最集中的技术为只作垂直方向运送或分别作水平、垂直方向运送的可以存放多辆车的车库。

　　立体停车设备在国外己有40多年的发展历史，尤其在日本等国土面积小、汽车数量多的国家，立体停车设备已经占据了70%的市场份额，但在中国，目前机械式车位所占的比例仅为2%至3%，立体停车设备将会成为未来中国停车场的主流。国内立体车库的专利申请人大都是国内申请人，在2001年以后的专利申请中，国外申请人在国内提交的专利申请不到本领域申请总量的5%。虽然在全球范围内立体车库技术发展相对成熟，但由于国内发展相对较晚，且市场前景广阔，近几年国内立体车库专利申请量增长趋势明显，专利申请人的数量也在不断增加，这说明国内相关企业不仅重视市场竞争，也更加注重知识产权保护。
